迴轉式沖刀座與沖刀系列
| 應用說明 | |
| 1、 | 適用於傳統/NC/CNC車床、銑床、鑽床、綜合加工機、複合機、轉盤式專用機、---等； |
| 2、 | 可在機台上一次加工完成方形孔、六邊形孔、梅花孔、Torx 孔、多邊形孔、星形孔、--- 等各種規則或不規則的多樣化形孔加工； |
| 3、 | 可簡單又快速地安裝，大幅提高加工效率，降低加工成本； |
| 4、 | 適用廣泛工件材料，如鋼、銅、鋁等合金材料，亦可加工硬木或複合材料； |
| 5、 | 適用於醫療零件、光電零件、電子零件、通信零件、油壓零件、---等加工。 |
|

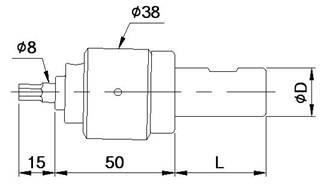

迴轉式沖刀座系列 CPI 220 迴轉式沖刀座
|
|||
型 號 |
ØD |
L |
備 註 |
CPI 220－19 |
Ø19 |
38 |
沖刀中心距固定型
最大推力400daN 挾持刀具柄徑Ø8mm |
CPI 220－20 |
Ø20 |
38 |
|

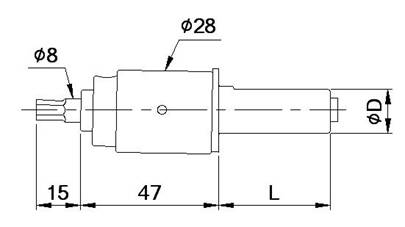

CPI 221 迴轉式沖刀座 |
|||
型 號 |
ØD |
L |
備 註 |
CPI 221－16 |
Ø16 |
38 |
沖刀中心距固定型
最大推力1,000daN 挾持刀具柄徑Ø8mm |
CPI 221－20 |
Ø20 |
38 |
|
CPI 221－22－60 |
Ø22 |
60 |
|
CPI 221－25－60 |
Ø25 |
60 |
|

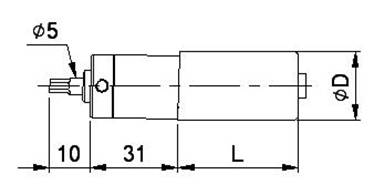

CPI 222 迴轉式沖刀座 |
|||
型 號 |
ØD |
L |
備 註 |
CPI 222－22 |
Ø22 |
40 |
沖刀中心距固定型
最大推力400daN 挾持刀具柄徑Ø5mm |

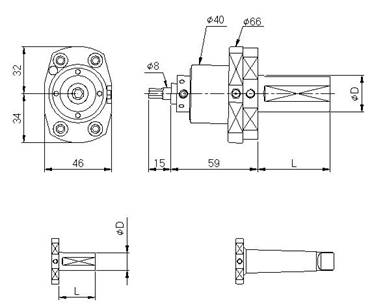

CPI 223 迴轉式沖刀座 |
|||
型 號 |
ØD |
L |
備 註 |
CPI 223－16 |
Ø16 |
50 |
沖刀中心距離可調整
最大推力1,200daN 挾持刀具柄徑Ø8mm |
CPI 223－20 |
Ø20 |
50 |
|
CPI 223－25 |
Ø25 |
50 |
|
CPI 223－30 |
Ø30 |
50 |
|
CPI 223－32 |
Ø32 |
50 |
|
＊CPI 223－TM4 |
莫氏錐度 |
莫氏4號 |
|

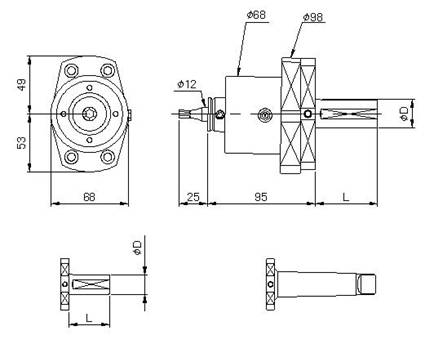

CPI 224 迴轉式沖刀座 |
|||
型 號 |
ØD |
L |
備 註 |
CPI 224－25 |
Ø25 |
55 |
沖刀中心距離可調整
最大推力4,000daN 挾持刀具柄徑Ø12mm |
CPI 224－30 |
Ø30 |
55 |
|
＊CPI 224－TM4 |
莫氏錐度 |
莫氏4號 |
|

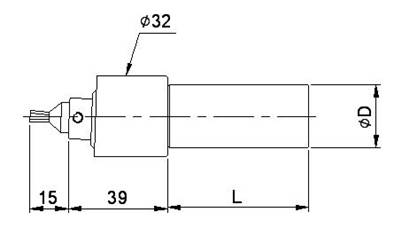

CPI 225 迴轉式沖刀座 |
|||
型 號 |
ØD |
L |
備 註 |
CPI 225－20 |
Ø20 |
56 |
沖刀中心距固定型
最大推力200daN 挾持刀具柄徑Ø8mm |
迴轉式沖刀系列

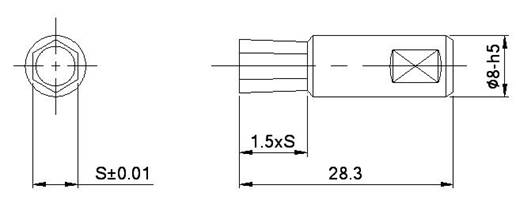

CPI 525 迴轉式沖刀 |
|||
型 號 |
六角S (mm) |
型 號 |
六角S(inch) |
CPI 525－015 |
1.5 |
CPI 525－1.6 |
1 / 16" |
CPI 525－020 |
2 |
CPI 525－2.0 |
5 / 64" |
CPI 525－025 |
2.5 |
CPI 525－2.4 |
3 / 32" |
CPI 525－030 |
3 |
CPI 525－2.8 |
7 / 64" |
CPI 525－040 |
4 |
CPI 525－3.2 |
1 / 8" |
CPI 525－050 |
5 |
CPI 525－4.0 |
5 / 32" |
CPI 525－060 |
6 |
CPI 525－4.8 |
3 / 16" |
CPI 525－070 |
7 |
CPI 525－5.6 |
7 / 32" |
CPI 525－080 |
8 |
CPI 525－6.4 |
1 / 4" |
CPI 525－090 |
9 |
CPI 525－7.9 |
5 / 16" |
CPI 525－100 |
10 |
CPI 525－9.5 |
3 / 8" |
CPI 525－110 |
11 |
||
CPI 525－120 |
12 |
||
CPI 525－130 |
13 |
||
CPI 525－140 |
14 |
||

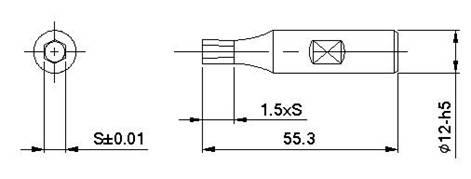

CPI 526 迴轉式沖刀 |
|||
型 號 |
六角S (mm) |
型 號 |
六角S(inch) |
CPI 526－030 |
3 |
CPI 526－1.6 |
1 / 16" |
CPI 526－040 |
4 |
CPI 526－2.0 |
5 / 64" |
CPI 526－050 |
5 |
CPI 526－2.4 |
3 / 32" |
CPI 526－060 |
6 |
CPI 526－2.8 |
7 / 64" |
CPI 526－070 |
7 |
CPI 526－3.2 |
1 / 8" |
CPI 526－080 |
8 |
CPI 526－4.0 |
5 / 32" |
CPI 526－090 |
9 |
CPI 526－4.8 |
3 / 16" |
CPI 526－100 |
10 |
CPI 526－5.6 |
7 / 32" |
CPI 526－110 |
11 |
CPI 526－6.4 |
1 / 4" |
CPI 526－120 |
12 |
CPI 526－7.9 |
5 / 16" |
CPI 526－130 |
13 |
CPI 526－9.5 |
3 / 8" |
CPI 526－140 |
14 |
CPI 526－12.7 |
1 / 2" |
CPI 526－150 |
15 |
CPI 526－14.3 |
9 / 16" |
CPI 526－160 |
16 |
CPI 526－15.9 |
5 / 8" |
CPI 526－170 |
17 |
||
CPI 526－180 |
18 |
||
|
||
型 號 |
ISO 10664(TORX) |
|
CPI 527－T6 |
6 |
|
CPI 527－T8 |
8 |
|
CPI 527－T10 |
10 |
|
CPI 527－T15 |
15 |
|
CPI 527－T20 |
20 |
|
CPI 527－T25 |
25 |
|
CPI 527－T30 |
30 |
|
CPI 527－T40 |
40 |
|
CPI 527－T45 |
45 |
|
CPI 527－T50 |
50 |
|
CPI 527－T55 |
55 |
|
 |
|
型 號 |
ISO 10664(TORX) |
CPI 528－T20 |
20 |
CPI 528－T25 |
25 |
CPI 528－T30 |
30 |
CPI 528－T40 |
40 |
CPI 528－T45 |
45 |
CPI 528－T50 |
50 |
CPI 528－T55 |
55 |
